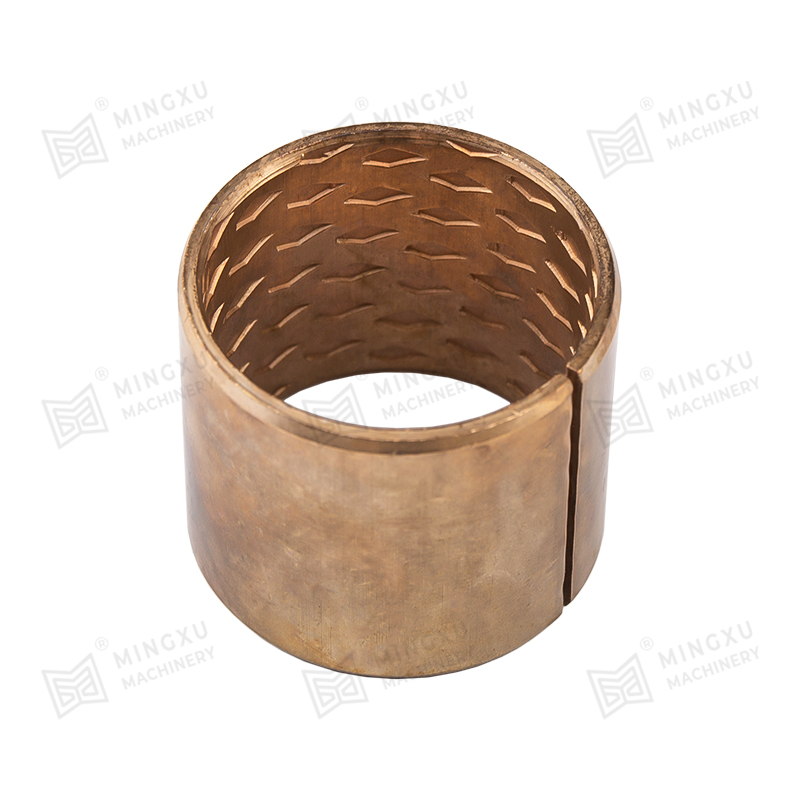

Rolamento espiralado de bronze MXB-FB090 com boa resistência ao desgaste

O rolamento espiral de bronze MXB-FB090 é um rolamento econômico com alta capacidade de carga e boa resistência ao desgaste laminado em bronze CuSn8. A superfície de trabalho do produto FB090 é coberta com orifícios de óleo regulares em forma de diamante. A superfície de trabalho do produto FB092 é coberta por orifícios de óleo regulares, que desempenham a função de armazenamento de óleo. Pode facilmente formar uma película de óleo durante o movimento inicial, reduzindo assim o coeficiente de atrito inicial. Usado principalmente em aplicações de alta carga e baixa velocidade, como máquinas agrícolas, máquinas florestais e máquinas de construção.

Obtenha uma cotação

PREV：SF-1X Self-Lubricating Oil-Free Bearings High-Temp Zero Maintenance NEXT：Rolamento sem óleo de limite MXB-DX SF-2 Rolamento liso seco

Introdução do produto
Parâmetro
descrição do material
Contate-nos

características do produto

1 Pode funcionar por muito tempo em condições isentas de óleo.

2 Mais adequado para condições de trabalho de baixa velocidade e carga pesada, com boa resistência ao desgaste e fricção extremamente baixa.

3 Adequado para situações onde o filme de óleo é difícil de formar, como alternativo, giratório e movimentos intermitentes.

4 Resistente à corrosão e oxidação.

5 Livre de manutenção e longa vida útil.

Por que escolher rolamentos sem óleo

Reduza os custos de fabricação

Não há necessidade de dispositivo de fornecimento de óleo, orifício de injeção de óleo ou óleo processamento de ranhuras, o que pode economizar muito nos custos de fabricação.

Reduza os custos operacionais

Reduz muito o uso de óleo lubrificante, reduz a manutenção do equipamento, e evita perigos ocultos causados pelo fornecimento insuficiente de petróleo, reduzindo efetivamente custos operacionais.

Reduza o tempo de design

O design isento de óleo simplifica a estrutura do produto e economiza efetivamente tempo de design. Nós somos profissionais Fornecedores ODM de Rolamento espiralado de bronze FB090 com boa resistência ao desgaste

Propício à proteção ambiental

Não é necessária a reciclagem de óleos usados, o que também é benéfico para a proteção ambiental.

Campos de aplicação

Temperatura alta

·Fábrica de aço

·Forno de fundição

·Equipamento de secagem

· Forno para assar

·Controlador de calor

À prova d'água

·Portão da barragem

·Bomba de água

·Estrutura de troca de fluido

·Estruturas offshore

· Equipamentos para máquinas de doca e lodo

Indústria química

·Fábrica química

·Equipamento de galvanoplastia

·Equipamento de tratamento de águas residuais

·Máquinas de tingimento

·Equipamentos de refino de petróleo e produtos químicos

Energia

·Força do vento

·Nova energia

Enviar

· Guindaste de convés

·Âncora

·Cobertura da escotilha

· Braço do leme

· Máquinas de elevação e equipamentos de anel de elevação

Fabricação de automóveis

· Molde de estampagem

·Estrutura de soldagem

·Linha de pintura e secagem

· Correia transportadora metálica

· Máquinas-ferramentas

Industria pesada

· Máquinas para fábrica de tubos de aço

·Fábricas de pneus e papel

·Usina elétrica

· Chave de conexão de máquinas de injeção de molde

Construção, Mineração, Carregamento

·Misturadores, moedores, pulverizadores

·Máquinas de construção

·Equipamento de mineracao

· Rolamentos de biela

Pontes e trilhos de elevação

·Rolamentos de ponte

·Vigas, pontes, pontes suspensas

·Reatores relacionados à energia nuclear

·Gerador de vapor

unidade:mm

EU IA. depois de corrigido		OD		f1	f2	eu
EU IA. depois de corrigido		OD		f1	f2	10	15	20	25	30	35	40	50	60	70	80	90	100
10	0.043 0	12	0.065 0.030			•	•	•
12	0.043 0	14	0.065 0.030			•	•	•
14	0043 0	16	0.065 0.030	0.5	0.3	•	•	•	•
15	0.043 0	17	0.065 0.030	0.5	0.3	•	•	•	•
16	0.043 0	18	0.065 0.030			•	•	•	•
18	0.043 0	20	0.065 0.030			•	•	•	•
20	0.052 0	23	0.075 0.035			•	•	•	•
22	0.062 0	25	0.075 0.035	0.8	0.4	•	•	•	•
24	0.052 0	27	0.075 0.035	0.8	0.4		•	•	•	•
25	0.052 0	28	0.075 0.035				•	•	•	•
28	0.052 0	32	0.075 0.035				•	•	•	•
30	0.052 0	34	0.075 0.035				•	•	•	•	•	•
32	0.062 0	36	0.065 0.045	1.0	0.6		•	•	•	•	•	•
35	0.062 0	39	0.065 0.045				•	•	•	•	•	•
40	0.062 0	44	0.065 0.045					•	•	•	•	•	•
45	0.062 0	50	0.065 0.045					•	•	•	•	•	•
50	0.062 0	55	0.085 0.045					•	•	•	•	•	•	•
55	0.074 0	60	0.100 0.065					•	•	•	•	•	•	•
60	0.074 0	65	0.100 0.055	1.2	0.8				•	•	•	•	•	•	•
65	0.074 0	70	0.100 0,0S5							•	•	•	•	•	•
70	0.074 0	75	0.100 0.055							•	•	•	•	•	•	•
75	0.074 0	80	0.100 0.055							•	•	•	•	•	•	•
80	0.074 0	85	0.100 0,0S5							•	•	•	•	•	•	•
85	0.087 0	90	0.120 0.070							•	•	•	•	•	•	•	•	•
90	0.087 0	95	0.120 0.070							•	•	•	•	•	•	•	•	•
95	0.087 0	100	0.120 0.070									•	•	•	•	•	•	•
100	0087 0	105	0.120 0.070										•	•	•	•	•	•
105	0.087 0	110	0.120 0.070										•	•	•	•	•	•
110	0.087 0	115	0.120 0.070										•		•	•	•	•
115	0.087 0	120	0.120 0070	1.4	0.8								•	•	•	•	•	•
120	0.087 0	125	0.120 0070	1.4	0.8									•	•	•	•	•
125	0.100 0	130	0.170 0.100											•	•	•	•	•
130	0.100 0	135	0.170 0.100											•	•	•	•	•
135	0.100 0	140	0.170 0.100											•	•	•	•	•
140	0.100 0	145	0.170 0.100											•	•	•	•	•
145	0.100 0	150	0.170 0.100											•	•	•	•	•
150	0.100 0	155	0.170 0.100											•	•	•	•	•
155	0.100 0	160	0.170 0.100											•	•	•	•	•
160	0.100 0	165	0.170 0.100											•	•	•	•	•

Composição e propriedades do material
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densidade	8.0	8.9	7.8	8.9	8.0
Dureza HB	>210	>70	>150	>95	>250
Resistência à tração N/mm²	>750	>200	>600	>260	>800
Resistência ao escoamento N/mm²	>450	>90	>260	>150	>450
Alongamento%	>12	>15	>10	>৪	>800
Coeficiente de Expansão Linear 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite de temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Máx. Carga N/mm²	100	60	50	70	120
Máx. Velocidade (seco) m/min	15	10	20	10	15
PV máx. N/mm²*m/min	200	60	60	80	200
Compressão de Deformação Permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Está disponível grande demanda com materiais especiais.

Intercâmbio de materiais básicos
Códigos de materiais	Marcas da China GB1176-87	Internacional ISO 1338	Alemanha DIN	Japão JIS	América ASTM(UNS)	Inglaterra Bobagem	Itália JM	Condições aplicáveis
Bronze Fundido JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Alta carga, baixa velocidade Comumente usado
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carga média, baixa velocidade Comumente usado
JDB-2Bronze	ZCuAI9Fe4Ni4Mn2	GcuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carga média, velocidade média, comumente usado
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carga média, baixa velocidade, comumente usado
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Sobre alta carga, baixa velocidade, alta carga usada

Lubrificante Sólido
Lubrificante	Características	Aplicação típica
SL1 Adicionar grafite	Excelente resistência contra produtos químicos ataques e baixo atrito, limite de temperatura 400 ℃	Terno para máquinas em geral e sob atmosfera
SL4 Adicionar PTFE	Menor em fricção e boa lubrificação com água, limite de temperatura 300 ℃	Navio, turbina hidráulica, turbina a gás, etc.

SUBMIT

Sobre nós

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. anteriormente conhecida como Jiashan Mingxu Precision Machinery Factory, foi fundada em 2011. A empresa está localizada no interior da Zona de Demonstração de Desenvolvimento Integrado do Delta do Rio Yangtze, com localização e transporte conveniente. Com mais de dez anos de experiência em fabricação e P&D, a empresa está profundamente envolvida no desenvolvimento e produção de rolamentos lubrificantes sólidos, skates, guias deslizantes e controles deslizantes. Fornecedores ODM e empresa de rolamento autolubrificante embutido de grafite com flange de bucha de ombro JFB na China. A fabricação do produto adota modernos equipamentos de automação, implementa rigorosamente o padrão do sistema de gestão de qualidade ISO2000 e os principais processos são processados por máquinas CNC de alta precisão. Os principais produtos da empresa abrangem uma série de produtos, como rolamentos autolubrificantes embutidos sólidos JDB, rolamentos sinterizados de aço-cobre, rolamentos autolubrificantes SF-1, rolamentos autolubrificantes de limite SF-2 e rolamentos de cobre FB090. Amplamente utilizado na indústria automobilística, máquinas de construção, equipamentos metalúrgicos, máquinas de mineração, moldagem por injeção, moldes, têxteis, impressão e muitos outros campos de fabricação de máquinas; Até agora, os produtos da empresa se espalharam por toda a China e foram exportados para muitos países estrangeiros, e são profundamente reconhecidos e amados por clientes nacionais e estrangeiros. A Mingxu Machinery segue o princípio de serviço de "serviço de alta qualidade orientado para a qualidade" e se esforça para fornecer aos clientes produtos e serviços profissionais. Fornece rolamento autolubrificante embutido de grafite com flange de ombro MXB-JFB por atacado. A empresa continuará a introduzir talentos, melhorar o mecanismo de gestão, integridade, desenvolvimento, inovação e se esforçar para construir uma marca de classe mundial.

Certificado de Honra

Notícias

Application and Selection Criteria of Self-Lubricating Bearings in Mining Machinery

2025-06-09

Mining machinery operates in demanding environments with high levels o...

CONSULTE MAIS INFORMAÇÃO

The Impact of Graphite Content and Distribution on the Self-Lubricating Performance of Graphite Bronze Plates

2025-06-06

Graphite bronze plates are widely used in various industrial applicati...

CONSULTE MAIS INFORMAÇÃO

Application and Selection Criteria of Self-Lubricating Bearings in Construction Machinery

2025-06-05

Construction machinery operates in extreme environments characterized ...

CONSULTE MAIS INFORMAÇÃO

Application and Selection Criteria of Self-Lubricating Bearings in Metallurgical Machinery

2025-06-04

Metallurgical machinery operates under extreme conditions of high temp...

CONSULTE MAIS INFORMAÇÃO

Conhecimento do produto

Como o rolamento espiral de bronze com boa resistência ao desgaste funciona em condições de alta velocidade?

O desempenho de um Rolamento espiralado de bronze com resistência ao desgaste precisa abaixo das condições de alta velocidade pode ser estimulado por vários fatores, juntamente com a composição precisa da liga, características de design e lubrificação.

A lubrificação adequada é crítica para a operação do rolamento em velocidade excessiva. A preferência do lubrificante e sua abordagem de utilidade podem impactar consideravelmente a resistência e a geração de calor por fricção.

Alguns rolamentos de bronze podem ser autolubrificantes, contendo elementos constituídos por chumbo ou diversos componentes que contribuem para uma melhor lubrificação em velocidades mais elevadas.

A composição da liga do tecido de bronze desempenha um papel importante na determinação de sua adequação para aplicações em altas velocidades. Ligas projetadas para maior resistência ao desgaste e atrito ocasional são frequentemente desejadas.

Ligas de bronze com uma mistura equilibrada de elementos como fósforo, estanho ou alumínio podem apresentar desempenho avançado em velocidades mais altas.

A operação em alta velocidade gera calor, e a dissipação eficaz do calor é crítica para evitar desgaste prematuro e garantir a longevidade do rolamento.

O bronze, com sua excelente condutividade térmica, pode ajudar a consumir o calor com eficiência, contribuindo para um desempenho sustentado em condições de alta velocidade.

As configurações adequadas de folga e tolerância são essenciais para rolamentos de velocidade excessiva. A fabricação precisa e as tolerâncias restritas diminuem a chance de vibração, ruído e desgaste excessivo.

Os rolamentos espirais, com seu layout, também podem oferecer vantagens na manutenção de folgas e tolerâncias corretas, mesmo em condições dinâmicas.

O projeto da gaiola ou separador do mancal espiral pode afetar sua capacidade de lidar corretamente com velocidades excessivas.

A operação em alta velocidade pode afetar a distribuição de carga dentro do rolamento. Rolamentos com resistência de desgaste adequada são normalmente projetados para lidar com massas radiais e axiais em velocidades aumentadas.

O acabamento superficial dos componentes do rolamento, consistindo no eixo e nas pistas interna e externa, pode causar impacto no atrito e ocorrer em altas velocidades. Acabamentos suaves do piso, feitos por meio de procedimentos de produção de precisão, podem contribuir para o desempenho aprimorado.
