LMFP…L/LMKP…L/LMHP…L rolamento de movimento linear flangeado com piloto de posição dupla e ampla

Este produto é uma versão estendida do rolamento de movimento linear com flange piloto. O comprimento mais longo permite que o rolamento linear tenha uma área de suporte maior e uma capacidade de suporte de carga mais forte, e pode suportar de forma estável peças grandes e bancadas ou corrediças de máquinas-ferramenta móveis de alta velocidade.

Obtenha uma cotação

PREV：LMFM…L/LMKM…L/LMHM…L rolamento de movimento linear com flange central duplo e largo NEXT：Rolamento de movimento linear flangeado piloto LMFP / LMKP / LMHP

Introdução do produto
Parâmetro
descrição do material
Contate-nos

características do produto

1 Pode funcionar por muito tempo em condições isentas de óleo.

2 Mais adequado para condições de trabalho de baixa velocidade e carga pesada, com boa resistência ao desgaste e fricção extremamente baixa.

3 Adequado para situações onde o filme de óleo é difícil de formar, como alternativo, giratório e movimentos intermitentes.

4 Resistente à corrosão e oxidação.

5 Livre de manutenção e longa vida útil.

Por que escolher rolamentos sem óleo

Reduza os custos de fabricação

Não há necessidade de dispositivo de fornecimento de óleo, orifício de injeção de óleo ou óleo processamento de ranhuras, o que pode economizar muito nos custos de fabricação.

Reduza os custos operacionais

Reduz muito o uso de óleo lubrificante, reduz a manutenção do equipamento, e evita perigos ocultos causados pelo fornecimento insuficiente de petróleo, reduzindo efetivamente custos operacionais.

Reduza o tempo de design

O design isento de óleo simplifica a estrutura do produto e economiza efetivamente tempo de design. Nós somos profissionais Fornecedores ODM de LMFP…L/LMKP…L/LMHP…L rolamento de movimento linear flangeado com piloto de posição dupla e ampla

Propício à proteção ambiental

Não é necessária a reciclagem de óleos usados, o que também é benéfico para a proteção ambiental.

Campos de aplicação

Temperatura alta

·Fábrica de aço

·Forno de fundição

·Equipamento de secagem

· Forno para assar

·Controlador de calor

À prova d'água

·Portão da barragem

·Bomba de água

·Estrutura de troca de fluido

·Estruturas offshore

· Equipamentos para máquinas de doca e lodo

Indústria química

·Fábrica química

·Equipamento de galvanoplastia

·Equipamento de tratamento de águas residuais

·Máquinas de tingimento

·Equipamentos de refino de petróleo e produtos químicos

Energia

·Força do vento

·Nova energia

Enviar

· Guindaste de convés

·Âncora

·Cobertura da escotilha

· Braço do leme

· Máquinas de elevação e equipamentos de anel de elevação

Fabricação de automóveis

· Molde de estampagem

·Estrutura de soldagem

·Linha de pintura e secagem

· Correia transportadora metálica

· Máquinas-ferramentas

Industria pesada

· Máquinas para fábrica de tubos de aço

·Fábricas de pneus e papel

·Usina elétrica

· Chave de conexão de máquinas de injeção de molde

Construção, Mineração, Carregamento

·Misturadores, moedores, pulverizadores

·Máquinas de construção

·Equipamento de mineracao

· Rolamentos de biela

Pontes e trilhos de elevação

·Rolamentos de ponte

·Vigas, pontes, pontes suspensas

·Reatores relacionados à energia nuclear

·Gerador de vapor

Tipo	Exemplo de montagem	Tipo de flange	Comprimento
Tipo flangeado padrão		LMF	Solteiro
		LMK	Solteiro
		LMH	Solteiro
Tipo flangeado duplo		LMF…L	Dobro
		LMC…L	Dobro
		LMH…L	Dobro
Tipo Flangeado Piloto		LMFP	Solteiro
		LMKP	Solteiro
		LMHP	Solteiro
Tipo flangeado piloto de posição dupla larga		LMFP…L	Dobro
		LMKP…L	Dobro
		LMHP…L	Dobro
Tipo flangeado duplo-largo-médio		LMFM…L	Dobro
		LMKM…L	Dobro
		LHM…L	Dobro
Rolamento de curso flangeado		LBHR LBHRW	Solteiro
		LBHS LBHSW	Solteiro
		LBHC LBHCW	Solteiro

euMF(K)P···euUU (Retentor de resina)

Este tipo é uma série de dimensões métricas amplamente utilizada na Ásia e em outros países.

Todos os modelos podem ser feitos com niquelado de acordo com a necessidade do cliente, com função à prova de ferrugem.


euMFP···euUU	euMKP···LUU

Nominal haste diâmetro milímetros	LMFP···LUU	Peso (g)	LMKP···LUU	Peso (g)	Principais dimensões e tolerância
					Dr.		D		L
					milímetros	Tolerância μm	milímetros	Tolerância μm	milímetros	Tolerância μm
6	LMFP6LUU	31	LMKP6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFP8LUU	51	LMKP8LUU	43	8		15		45
10	LMFP10LUU	98	LMKP10LUU	78	10		19		55
12	LMFP12LUU	110	LMKP12LUU	90	12		21	0 -16	57	0 -300
13	LMFP13LUU	130	LMKP13LUU	108	13		23		61
16	LMFP16LUU	190	LMKP16LUU	165	16		28		70
20	LMFP20LUU	260	LMKP20LUU	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	LMKP25LUU	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	LMFP35LUU	1.020	LMKP35LUU	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1.570	LMKP40LUU	1.380	40		60		151
50	LMFP50LUU	3.600	LMKP50LUU	3.400	50		80		192
60	LMFP60LUU	4.500	LMKP60LUU	4.060	60	0 -20	90	0 -25	209

Principais dimensões e tolerância								Excentricidade μm	EsquaDr.ia μm	Classificação de carga básica
Flange										Classificação de carga básica
EU milímetros	Df milímetros	K milímetros	t milímetros	DP milímetros	X milímetros	S milímetros	Z milímetros			Dinâmico C N	Estático CoN
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

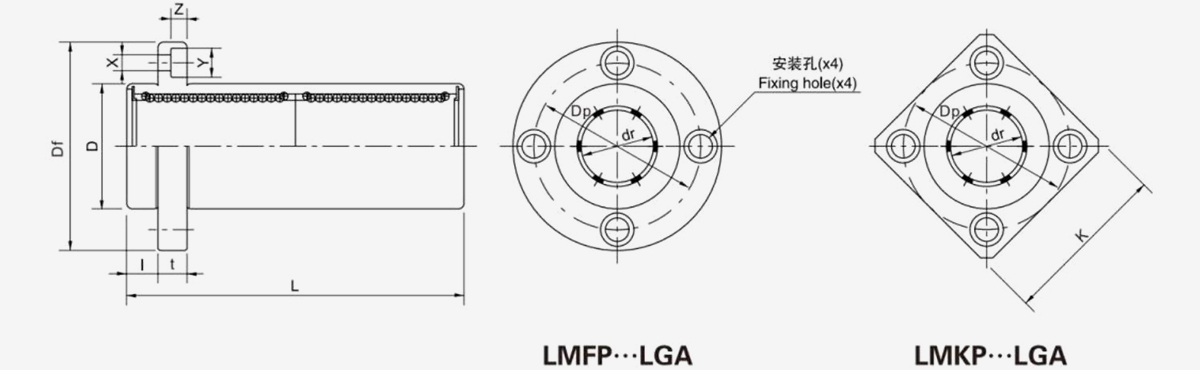

LMF(K)P···LGUM (Retentor Resistente a UMltas Temperaturas)

Este tipo é uma série de dimensões métricas amplamente utilizada na Ásia e em outros países.

Todos os modelos podem ser feitos com niquelado de acordo com a necessidade do cliente, com função à prova de ferrugem.


LMFP···LGA		LMKP···LGA

Nominal haste diâmetro milímetros	LMFP···LGA	Peso (g)	LMKP···LGA	Peso (g)	Principais dimensões e tolerância
					Dr.		D		L
					milímetros	Tolerância μm	milímetros	Tolerância μm	milímetros	Tolerância μm
6	LMFP6LGA	33.6	LMKP6LGA	27.6	6	0 -10	12	0 -10	35	±300
8	LMFP8LGA	55.6	LMKP8LGA	47.6	8		15		45
10	LMFP10LGA	103	LMKP10LGA	83	10		19		55
12	LMFP12LGA	120.4	LMKP12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFP13LGA	144	LMKP13LGA	122	13		23		61
16	LMFP16LGA	224	LMKP16LGA	199	16		28		70
20	LMFP20LGA	310	LMKP20LGA	275	20	0 -12	32	0 -19	80
25	LMFP25LGA	664	LMKP25LGA	624	25		40		112	0 -400
30	LMFP30LGA	832	LMKP30LGA	742	30		45		123
35	LMFP35LGA	1.218	LMKP35LGA	1.128	35	0 -15	52	0 -22	135
40	LMFP40LGA	1.860	LMKP40LGA	1.670	40		60		151
50	LMFP50LGA	3.600	LMKP50LGA	3.400	50		80		192
60	LMFP60LGA	4.500	LMKP60LGA	4.060	60	-Então	90	-25	209

Principais dimensões e tolerância								Excentricidade μm	EsquaDr.ia μm	Classificação de carga básica
Flange										Classificação de carga básica
EU milímetros	Df milímetros	K milímetros	t milímetros	DP milímetros	X milímetros	S milímetros	Z milímetros			Dinâmico C N	Estático CoN
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Retentor de resina LMHP···LUU)

Este tipo é uma série de dimensões métricas amplamente utilizada na Ásia e em outros países.

Todos os modelos podem ser feitos com niquelado de acordo com a necessidade do cliente, com função à prova de ferrugem.

Nominal haste diâmetro milímetros	LMHP···LUU	Peso (g)	Principais dimensões e tolerância
			Dr.		D		L
			milímetros	Tolerância milímetros μm	milímetros	Tolerância μm	milímetros	Tolerância μm
6	LMHP6LUU	28	6	0 -10	12	0 -13	35	±300
8	LMHP8LUU	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	LMHP20LUU	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	LMHP35LUU	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3.437	50		80		192

Principais dimensões e tolerância									Excentricidade μm	Esquadria μm	Classificação de carga básica
Flange											Classificação de carga básica
EU milímetros	Df milímetros	C milímetros	t milímetros	A milímetros	F milímetros	X milímetros	S milímetros	Z milímetros			Dinâmico C N	Estático CoN
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMHP···LGA (Retentor Resistente a Altas Temperaturas)

Este tipo é uma série de dimensões métricas amplamente utilizada na Ásia e em outros países.

Todos os modelos podem ser feitos com niquelado de acordo com a necessidade do cliente, com função à prova de ferrugem.


LMHP···LGA

Nominal haste diâmetro milímetros	LMHP···LGA	Peso (g)	Principais dimensões e tolerância
			dr		D		L
			milímetros	Tolerância μm	milímetros	Tolerância μm	milímetros	Tolerância μm
6	LMHP6LGA	30.6	6	0 -10	12	0 -13	35	±300
8	LMHP8LGA	51.6	8		15		45
10	LMHP10LGA	95	10		19		55
12	LMHP12LGA	112.4	12		21	0 -16	57	0 -300
13	LMHP13LGA	137	13		23		61
16	LMHP16LGA	216	16		28		70
20	LMHP20LGA	297	20	0 -12	32	0 -19	80
25	LMHP25LGA	649	25		40		112	0 -400
30	LMHP30LGA	797	30		45		123
35	LMHP35LGA	1.148	35	0 -15	52	0 -22	135
40	LMHP40LGA	1.740	40		60		151
50	LMHP50LGA	3.437	50		80		192

Principais dimensões e tolerância									Excentricidade μm	Esquadria μm	Classificação de carga básica
Flange											Classificação de carga básica
EU milímetros	Df milímetros	C milímetros	t milímetros	A milímetros	F milímetros	X milímetros	S milímetros	Z milímetros			C N dinâmico	Estática CoN
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMF(K)M···LUU (Retentor de resina)

Este tipo é uma série de dimensões métricas amplamente utilizada na Ásia e em outros países.

Todos os modelos podem ser feitos com niquelado de acordo com a necessidade do cliente, com função à prova de ferrugem.


LMFM···LUU	LMKM···LUU

Nominal haste diâmetro milímetros	LMFM ···LUU	Peso (g)	LMKM···LUU	Peso (g)	Principais dimensões e tolerância
					dr		D		L
					milímetros	Tolerância μm	milímetros	Tolerância μm	milímetros	Tolerância μm
6	LMFM6LUU	31	LMKM6LUU	25	6	0 -10	12	0 -13	35	±300
8	LMFM8LUU	51	LMKM8LUU	43	8		15		45
10	LMFM10LUU	98	LMKM10LUU	78	10		19		55
12	LMFM12LUU	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	LMFM13LUU	130	LMKM13LUU	108	13		23		61
16	LMFM16LUU	190	LMKM16LUU	165	16		28		70
20	LMFM20LUU	260	LMKM20LUU	225	20	0 -12	32	0 -19	80
25	LMFM25LUU	540	LMKM25LUU	500	25		40		112	0 -400
30	LMFM30LUU	680	LMKM30LUU	590	30		45		123
35	LMFM35LUU	1.020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1.570	LMKM40LUU	1.380	40	0 -15	60		151
50	LMFM50LUU	3.600	LMKM50LUU	3.400	50	0 -20	80		192
60	LMFM60LUU	4.500	LMKM60LUU	4.060	60	0 -20	90	0 -25	209

Principais dimensões e tolerância								Excentricidade μm	Esquadria μm	Classificação de carga básica
Flange										Classificação de carga básica
EU milímetros	Df milímetros	K milímetros	t milímetros	DP milímetros	X milímetros	S milímetros	Z mm			Dinâmico C N	Estático CoN
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1.100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15.900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Composição e propriedades do material
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densidade	8.0	8.9	7.8	8.9	8.0
Dureza HB	>210	>70	>150	>95	>250
Resistência à tração N/mm²	>750	>200	>600	>260	>800
Resistência ao escoamento N/mm²	>450	>90	>260	>150	>450
Alongamento%	>12	>15	>10	>৪	>800
Coeficiente de Expansão Linear 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limite de temperatura ℃	-40~300	-40~400	-40~400	-40~400	-40~150
Máx. Carga N/mm²	100	60	50	70	120
Máx. Velocidade (seco) m/min	15	10	20	10	15
PV máx. N/mm²*m/min	200	60	60	80	200
Compressão de Deformação Permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Está disponível grande demanda com materiais especiais.

Intercâmbio de materiais básicos
Códigos de materiais	Marcas da China GB1176-87	Internacional ISO 1338	Alemanha DIN	Japão JIS	América ASTM(UNS)	Inglaterra Bobagem	Itália JM	Condições aplicáveis
Bronze Fundido JDB	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Alta carga, baixa velocidade Comumente usado
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Carga média, baixa velocidade Comumente usado
JDB-2Bronze	ZCuAI9Fe4Ni4Mn2	GcuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Carga média, velocidade média, comumente usado
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Carga média, baixa velocidade, comumente usado
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Sobre alta carga, baixa velocidade, alta carga usada

Lubrificante Sólido
Lubrificante	Características	Aplicação típica
SL1 Adicionar grafite	Excelente resistência contra produtos químicos ataques e baixo atrito, limite de temperatura 400 ℃	Terno para máquinas em geral e sob atmosfera
SL4 Adicionar PTFE	Menor em fricção e boa lubrificação com água, limite de temperatura 300 ℃	Navio, turbina hidráulica, turbina a gás, etc.

SUBMIT

Sobre nós

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. anteriormente conhecida como Jiashan Mingxu Precision Machinery Factory, foi fundada em 2011. A empresa está localizada no interior da Zona de Demonstração de Desenvolvimento Integrado do Delta do Rio Yangtze, com localização e transporte conveniente. Com mais de dez anos de experiência em fabricação e P&D, a empresa está profundamente envolvida no desenvolvimento e produção de rolamentos lubrificantes sólidos, skates, guias deslizantes e controles deslizantes. Fornecedores ODM e empresa de rolamento autolubrificante embutido de grafite com flange de bucha de ombro JFB na China. A fabricação do produto adota modernos equipamentos de automação, implementa rigorosamente o padrão do sistema de gestão de qualidade ISO2000 e os principais processos são processados por máquinas CNC de alta precisão. Os principais produtos da empresa abrangem uma série de produtos, como rolamentos autolubrificantes embutidos sólidos JDB, rolamentos sinterizados de aço-cobre, rolamentos autolubrificantes SF-1, rolamentos autolubrificantes de limite SF-2 e rolamentos de cobre FB090. Amplamente utilizado na indústria automobilística, máquinas de construção, equipamentos metalúrgicos, máquinas de mineração, moldagem por injeção, moldes, têxteis, impressão e muitos outros campos de fabricação de máquinas; Até agora, os produtos da empresa se espalharam por toda a China e foram exportados para muitos países estrangeiros, e são profundamente reconhecidos e amados por clientes nacionais e estrangeiros. A Mingxu Machinery segue o princípio de serviço de "serviço de alta qualidade orientado para a qualidade" e se esforça para fornecer aos clientes produtos e serviços profissionais. Fornece rolamento autolubrificante embutido de grafite com flange de ombro MXB-JFB por atacado. A empresa continuará a introduzir talentos, melhorar o mecanismo de gestão, integridade, desenvolvimento, inovação e se esforçar para construir uma marca de classe mundial.

Certificado de Honra

Notícias

Por que o latão de alta resistência é o material mais adequado para os rolamentos auto-lubrificantes do tipo inserção?
2025-04-23
Em equipamentos industriais modernos, Rolamentos aut...
CONSULTE MAIS INFORMAÇÃO
O que é uma lavadora de impulso? Quais são os seus principais cenários de aplicativos?
2025-04-21
No mundo preciso das máquinas, todo pequeno componente tem u...
CONSULTE MAIS INFORMAÇÃO
Por que escolher um fornecedor de rolamentos auto-lubrificante certificado iso?
2025-04-18
Para os compradores, a seleção de um fornecedor não é a...
CONSULTE MAIS INFORMAÇÃO
Rolamentos livres de manutenção: inovações tribológicas, sistemas de materiais avançados e paradigmas de desempenho auto-sustentáveis
2025-04-16
Rolamentos livres de manutenção Epitua a convergência da trib...
CONSULTE MAIS INFORMAÇÃO

Menu Web

Pesquisa de produtos

Linguagem

Sair do Menu

Atacado LMFP…L/LMKP…L/LMHP…L rolamento de movimento linear flangeado com piloto de posição dupla e ampla

Categorias

Contate-nos
