Características e vantagens de desempenho de buchas de cobre de grafite flangeadas

I. Recursos estruturais e de design

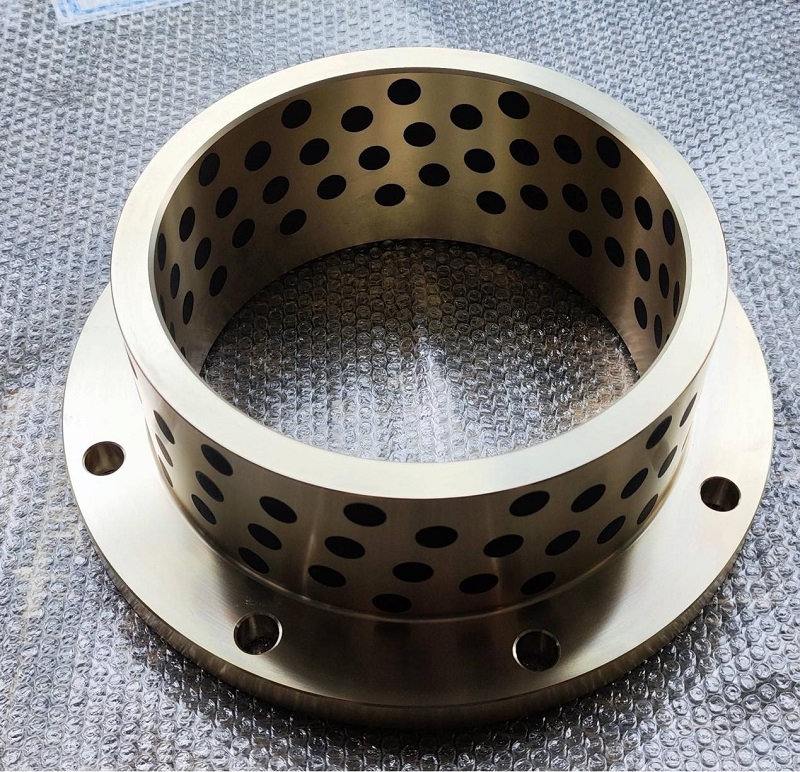

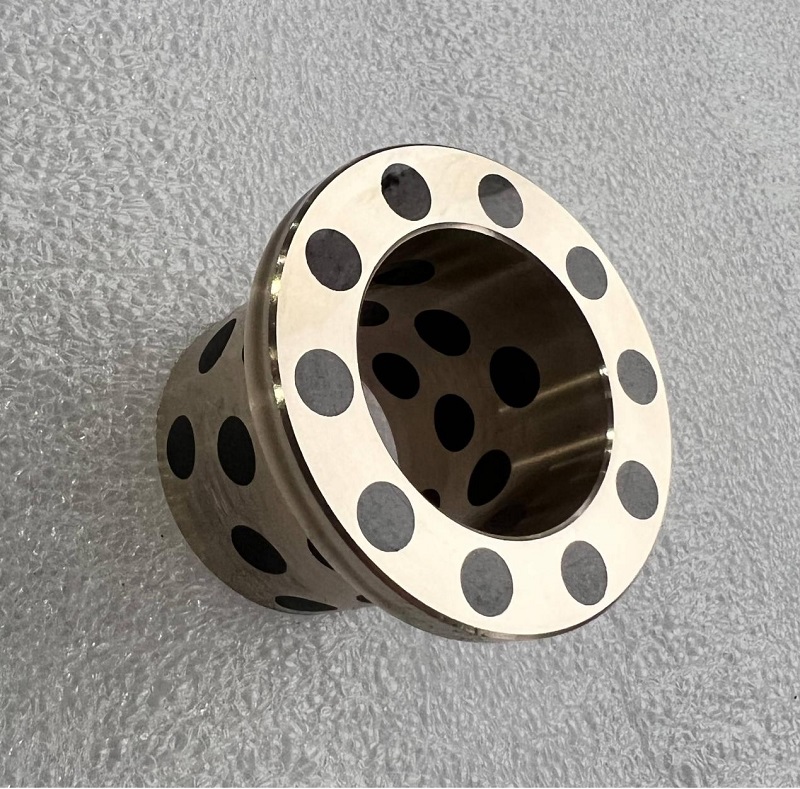

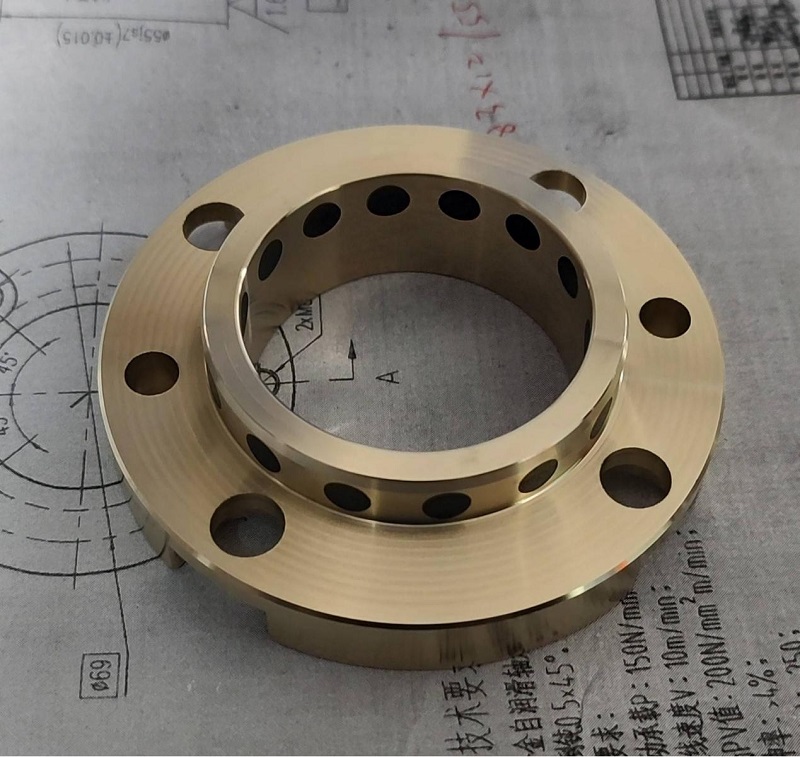

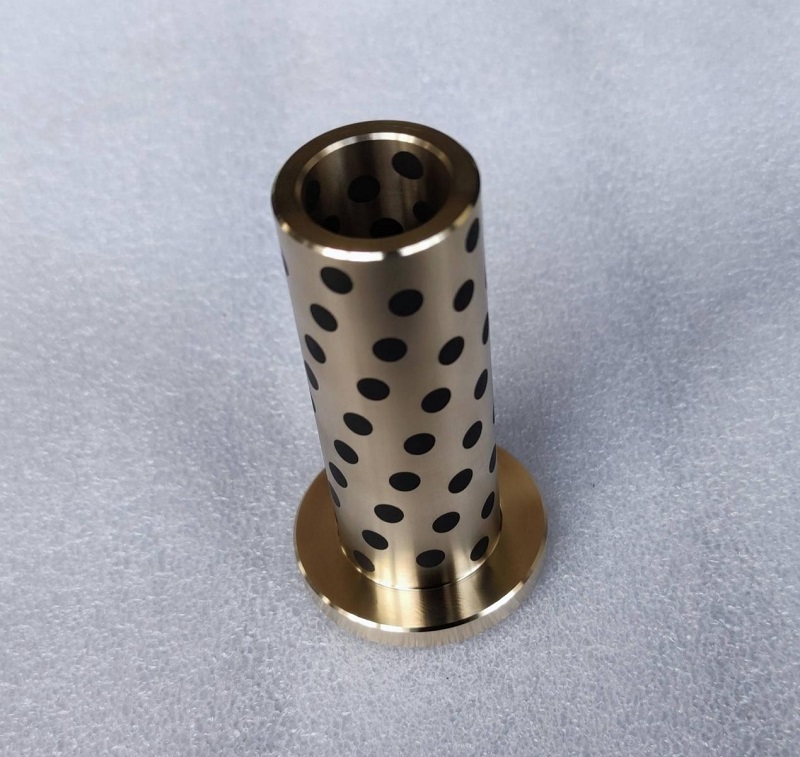

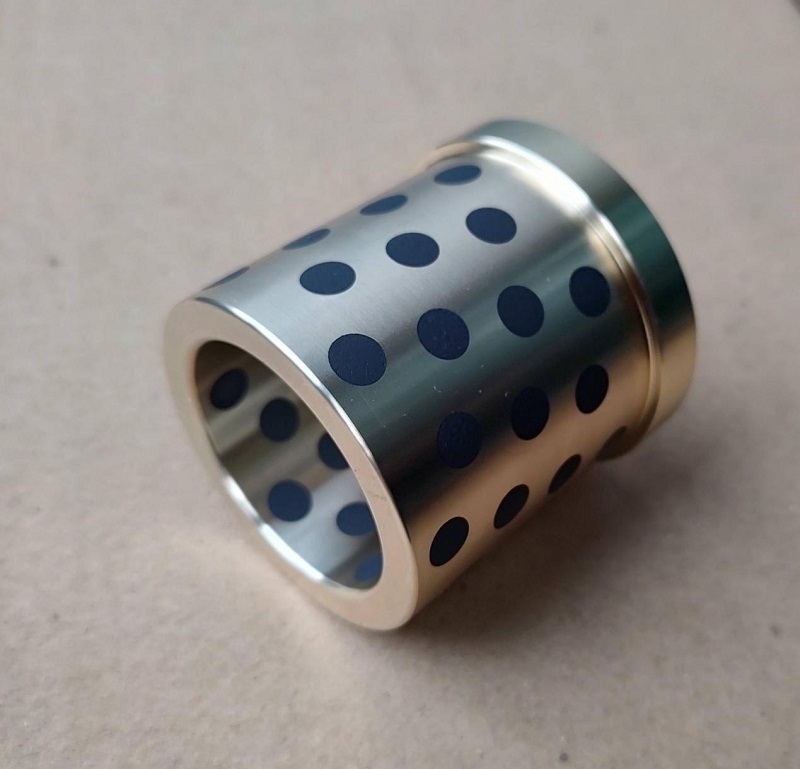

Design flangeado (colarinho de parada)

• As buchas de cobre flangeadas estão equipadas com uma estrutura de flange no final, o que restringe o movimento axial da bucha, impede o deslocamento durante a operação e aumenta a estabilidade da montagem. Alguns produtos também suportam a adição de orifícios de posicionamento no flange para garantir um posicionamento preciso.
• Eles são adequados para aplicações que requerem resistência axial de carga ou ciclos frequentes de parada inicial, como mecanismos de injeção de parafuso da máquina de moldagem por injeção e trilhos da guia de equipamentos metalúrgicos.

Mecanismo de auto-lubrificação

• O material de base é de latão de alta resistência (por exemplo, ZCUZN25AL6, CUZN24AL6 ou CUZN25AL6FE3MN3), incorporado com lubrificantes de grafite ou dissulfeto de grafite ou molibdênio (MOS₂) (contabilidade de 20% -30% da superfície de atrito).
• Durante o atrito, o lubrificante transfere para a superfície do eixo após o aquecimento, formando um filme de lubrificação sólido que reduz o contato direto do metal. A alta condutividade térmica da base de latão (aproximadamente 109 W/m · k) ajuda na dissipação de calor, mantendo a eficácia da lubrificação.

Ii. Parâmetros de material e desempenho

Material base

• Brass de alta resistência: contém 60-66% de cobre, com elementos de fortalecimento adicionais, como alumínio, ferro e manganês. Possui dureza do HB210-290, uma capacidade de carga dinâmica definitiva de 100-110 N/mm², e o dobro da resistência ao desgaste em comparação com buchas comuns de cobre.
• Alguns produtos adotam uma estrutura composta (por exemplo, superfície enrolada com uma mistura de PTFE e chumbo) para aumentar a auto-lubrificação.

Principais parâmetros de desempenho

• Coeficiente de atrito: <0,16 (atrito seco).
• Temperatura de operação: até 300 ° C sem óleo, extensível a 320 ° C com lubrificação regular.
• Velocidade de deslizamento: 0,4 m/s para atrito seco, 5 m/s com lubrificação de óleo.
• Valor PV final: 3,8 N/mm² · m/s.

Iii. Vantagens de desempenho

Alta capacidade de carga e resistência ao desgaste

• Uma capacidade de carga dinâmica definitiva de 100-110 N/mm² os torna adequados para cenários de baixa velocidade e carga pesada (por exemplo, máquinas de mineração, equipamento de moinho de rolamento).
• O desgaste da vida é o dobro da das buchas tradicionais de bronze de estanho.

Livre de manutenção e ecologicamente correto

• Nenhum suprimento de óleo externo é necessário, evitando a contaminação por petróleo e tornando -os adequados para ambientes limpos, como máquinas alimentares e equipamentos médicos.

Resistência à corrosão e ampla faixa de temperatura Adaptabilidade

• Estável contra a água e o meio-base ácido fraco, adequado para uso a longo prazo em ambientes úmidos ou quimicamente corrosivos.
• Suporta temperaturas de -40 ° C a 300 ° C, adaptando -se a condições extremas, como moldagem por injeção de alta temperatura e fundição contínua metalúrgica.

4. Cenários de aplicação típicos

• Equipamento metalúrgico: guia dispositivos para máquinas de fundição contínuas, rolamentos de rolos para equipamentos de moinho de rolamento.
• Máquinas pesadas: componentes de transmissão para máquinas de mineração, rolamentos para sistemas de propulsão de navios.
• Equipamento industrial: buchas de injeção de parafuso de moldagem por injeção, trilhos de guia para linhas de produção automatizadas.
• Ambientes especiais: componentes de transmissão para fornos de alta temperatura, equipamentos subaquáticos (por exemplo, eixos de hélice de navios).

V. recomendações de montagem e uso

Seleção de material do eixo

• Os materiais do eixo recomendado são aço inoxidável ou aço cromado, com dureza superior à da bucha de cobre (dureza do eixo sugerida ≥HRC45).

Métodos de montagem

• Pré-lubrificação: aplique óleo lubrificante na superfície de atrito antes de montar para reduzir o período de execução.
• Conjunto de baixa temperatura: preferencialmente use o método de encolhimento de congelamento (-196 ° C de nitrogênio líquido) para evitar a deformação causada por martelamento.

Considerações de manutenção

• O filme lubrificante de grafite preto formado na superfície não precisa ser removido; O uso normal é suficiente.
• Inspecione regularmente a folga do ajuste em ambientes corrosivos para impedir o desgaste anormal causado pela intrusão de objetos estranhos.

Vi. Informações de mercado e produto

• Principais fabricantes : Rolamento Mingxu: [email protected] , oferecendo serviços de personalização (por exemplo, tamanho, processamento de orifícios de posicionamento).
• Faixa de preço : Varia com base no tamanho e na quantidade de lote, sem quantidade mínima de pedidos, mas um preço melhor está disponível para pedidos em massa.
